Cấu tạo chung của các dòng máy bơm bùn

2017-08-11 07:12:20

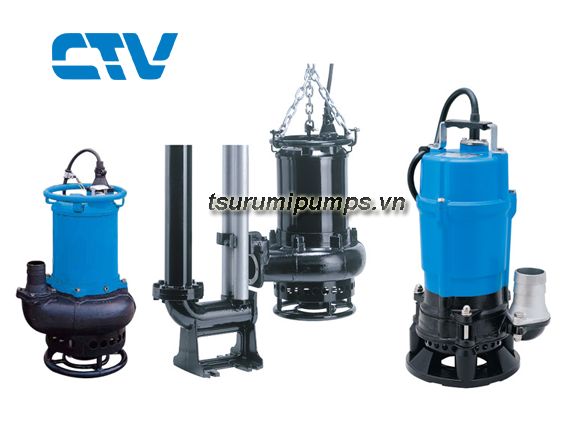

Cấu tạo chung của các dòng máy bơm bùn

Máy bơm bùn có thể bơm được hỗn hợp các vật liệu có lẫn hạt rắn, bơm nước có lẫn bùn cát, chống chịu được mài mòn,kích thước thước hạt rắn bơm được khoảng 0-50mm

Phân loại máy bơm bùn

Máy bơm bùn có thể được chia làm 2 loại máy bơm trục đứng và máy bơm trục ngang

+ Máy bơm bùn trục ngang: máy bơm bùn trục ngang được lắp khô, bộ phận dẫn động, động cơ, vòng bi được cách ly với nước, máy bơm đặt riêng, không dính với dung dịch bơm.

+ Máy bơm bùn trục đứng: Máy bơm loại này có một thùng cấp liệu hở với vỏ máy bơm được gắn trực tiếp dưới đáy thùng, bộ phận dẫn động được gắn trên đỉnh thùng, làm quay cánh ở bên trong vỏ bơm.

Hiện nay máy bơm bùn nổi tiếng nhất là máy bơm bùn Tsurumi xuất sứ Nhật Bản.

Cấu tạo của máy bơm bùn Tsurumi

Cánh bơm

Cánh bơm hoạt động, truyền động năng đến dung dịch bùn, đẩy nó lên. Một phần động năng này được chuyển thành những dạng năng lượng áp suất trước khi được đưa ra khỏi cánh bơm

Vỏ bơm

Vỏ của máy bơm hút bùn và cánh bơm được lắp ráp lại với nhau để tạo ra một dòng lưu lượng tốt nhất có thể, kiểu xoắn ốc và kiểu nửa xoắn ốc,và kiểu đồng tâm.

Vật liệu cấu tạo

Máy bơm hút bùn có bộ phận chống mài mòn.

Thiết kế cấu tạo sử dụng Sắt Crom cao và chịu được sự mài mòn với độ cứng vào khoảng 650BHN, được sử dụng ở trong những môi trường có độ pH là khoảng 2,5. MetaChrome là một chất liệu chuẩn cho hầu hết những loại máy bơm.

Thép Mangan với độ cứng lên tới khoảng 350 BHN, chủ yếu là được sử dụng ở trong những ứng dụng nạo vét.

Gioăng máy bơm hút bùn bền và rất tốt.
