Chi tiết về các máy bơm hút bùn bạn đã biết chưa?

Chi tiết về các máy bơm hút bùn bạn đã biết chưa?

Máy bơm hút bùn ly tâm là loại bơm dùng để vận chuyển hỗn hợp nước với đất bùn. Bùn được tạo thành bằng phương pháp phun ( xối) nước vào đáy lỗ khoan khô bằng tia nước rất mạnh của máy phun hay bằng cách hút bùn trực tiếp từ dưới nước. Để tăng khả năng hút bùn thường dùng biện pháp xới đất bằng cơ khí.

Do điều kiện phải lưu thông qua bánh công tác các tạp chất kích thước lớn, bên bánh công tác phải có các máng dẫn đủ rộng. Do vậy, bánh công tác phải có số cánh dẫn ít (Z=2,3,4). Khi đó bản thân các cánh dẫn phải có độ bền cao và chiều dày tăng để đảm bảo vận hành bơm hút bùn lâu dài và tin cậy hơn trong điều kiện làm việc mà các bộ phận làm việc của nó bị mài mòn.

Ngày nay người ta chế tạo nhiều loại bơm hút bùn để vận chuyển bùn với lưu lượng từ 25 đến 2000 m3/h ( 7÷560l/s) và áp suất H=7,5÷72 cột nước, lượng đất trung bình chứa trong hỗn hợp bằng 10%. Hiệu suất của các bơm hút bùn hiện đại ở chế độ làm việc tối ưu đạt tới 77%

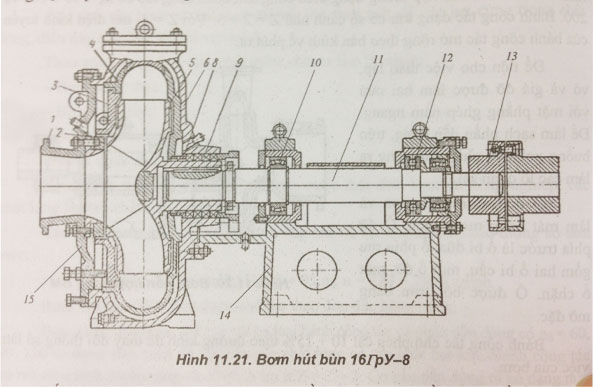

Dưới đây là loại máy bơm hút bùn nhãn hiệu 16TpY-8 của Liên Xô trước đây ( trong đó, 16-đường kính ống dẫn dòng vào giảm đi 25 lần, Tp-bơm hút bùn, Y-kí hiệu cho bơm dung dịch hạt lớn, 8-số vòng quay đặc trưng giảm đi 10 lần)

Các chi tiết chính của bơm là bánh công tác 5, vỏ trong 4 và vỏ ngoài 6, đĩa làm kín 3, nắp trước 15, trục 11, hai ổ bi đỡ 10, ổ bi chặn 12 và giá đỡ 14. Bánh công tác 5 có bốn cánh dẫn để tăng khả năng thoát của bơm. Đĩa làm kín 3 và vỏ trong 4 được chế tạo bằng loại thép đặc biệt chống mài mòn, đĩa làm kín 3 có thể thay thế được.

Lối vào ở phía hút làm kín dạng mặt đầu. Khe hở mặt đầu được điều chỉnh bởi đĩa 3 nhờ vít chuyên dụng. Ổ đệm trên moay ơ bánh công tác gồm các vòng đệm làm kín bằng sợi bông và vòng chia nước 8. Nước sạch được dẫn qua vòng chia này để bảo vệ ổ đệm. Ổ làm kín mặt trước cũng được bảo vệ bằng nguồn nước sạch từ ngoài dẫn vào.

Trục 11 của bơm đặt trong hai ổ đỡ 10 dạng bi đũa. Lực hướng trục truyền tải lên ổ bi chặn 12 đặt ở phía khớp nối 13. Bơm được cố định trên nền bằng đế 14.

Bơm hút bùn cũng thường được sử dụng trên các tàu hút bùn gọi là tàu cuốc. Các quá trình làm việc và đặc tính của nó tương tự như bơm làm việc với nước sạch.

Nhìn chung kết cấu của bơm hút bùn có dạng tương tự bơm ly tâm một cấp kiểu côn sông dùng bơm nước sạch, nhưng do tính chất của môi trường làm việc, nên nó có các đặc điểm riêng:

+ Tất cả các tiết diện lưu thông của các máng dẫn của bánh công tác và của các bộ phận dẫn dòng của bơm phải đảm bảo lưu thông được đất đá và các tạp chất vụn khác có kích thước nhất định.

+ Bơm phải có kết cấu sao cho các chi tiết làm việc bị mài mòn ít nhất, vì hỗn hợp đất và nước có tính mài mòn cao.

+ Cần phải đảm bảo các điều kiện thuận lợi để sửa chữa và thay thế các bộ phận dễ bị mài mòn.

Bơm bùn loại TP dùng để bơm các hỗ hợp đất, than đá, sơn và các hạt cứng khác với nước.

Loại bơm này được chế tạo với các thông số:

Q=27÷16000 m3/h, H=9,5÷100 m, n=300÷1450 vg/ph

Bơm bùn loại TO có kết cấu trục đứng và trục ngang. Theo kết cấu, bơm được chia ra làm loại nhẹ( một vỏ) và loại nặng (hai vỏ) với lớp bảo vệ bằng hợp kim đặc biệt, cao su,cô run đum điện phân và vật liệu khác. Bơm với phần dẫn dòng mở rộng để bơm các dung dịch hạt lớn. Có thể ghép hai bơm làm việc nối tiếp trong một hệ thống chung

Bơm bùn có kết cấu cũng như bơm bột giấy, chỉ khác ở điểm phải bơm nước sạch vào ổ đệm để làm giảm sự mài mòn. Áp suất nước sạch đưa vào phải lớn hơn áp suất làm việc của bơm 0,5 Kg/cm2. Các chi tiết của bơm phải được chế tạo từ các vật liệu chịu mài mòn tốt như gang hợp kim, thép hợp kim.

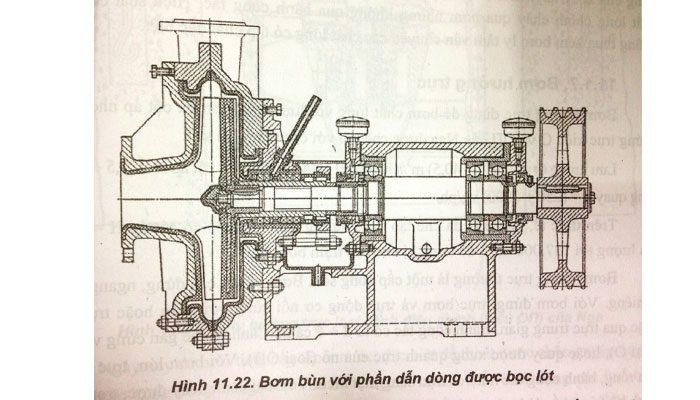

Một số bơm bùn dùng để bơm hóa chất thì phần dẫn dòng được bọc lót để tăng độ bền, các bánh công tác bọc lót thường có dạng hở do tính công nghệ. Bơm được dẫn động bằng động cơ điện qua cơ cấu truyền đai để có thể thay đổi vận tốc quay.

Trong công nghiệp giấy xenlulo và một số ngành hóa chất, người ta dùng bơm xoáy tự do. Bánh công tác của bơm xoáy có dạng hở, cánh thẳng hướng kính hoặc nghiêng đặt trong cơ cấu dẫn dòng ra xoắn hoặc vòng tiết diện rộng.

Khi bánh công tác quay tạo ra xoáy chất lỏng lan truyền tới ống hút. Dưới tác dụng của xoáy này, chất lỏng được hút vào bơm và thoát ra cơ cấu dẫn dòng ra. Dòng chất lỏng chính chảy qua bơm nhưng không qua bánh công tác. Hiệu suất của bơm không thua kém bơm ly tâm vận chuyển các chất lỏng có tạp chất đặc biệt.
