Hướng dẫn lắp đặt khớp nối nhanh Ebara trong hệ thống máy bơm chìm

Thông tin

Hướng dẫn lắp đặt khớp nối nhanh Ebara trong hệ thống máy bơm chìm

2017-04-20 08:03:26

Hướng dẫn lắp đặt khớp nối nhanh Ebara trong hệ thống máy bơm chìm

Thông số kĩ thuật của khớp nối nhanh Ebara

Kiểu	Loại LS	Loại LM	Loại LL
Loại	Nhỏ	Trung bình	Lớn
Vật liệu Khớp tháo nhanh Cút khớp tháo nhanh Bích khớp tháo nhanh Ống dẫn hướng trượt Giá đỡ phao Nhãn mác	- Gang Gang - - Thép không gỉ -	- Gang Gang - - Thép không gỉ -	- Gang - Gang (dưới Φ100) Gang Thép không gỉ -
Mặt bích		Bích mỏng JIS10kgf/cm2	Bích mỏng JIS10kgf/cm2

Hướng dẫn lắp đặt khớp nối nhanh

Chuẩn bị

Trước khi lắp đặt cần kiểm tra xem đã đủ các chi tiết, thiết bị cần cho việc lắp đặt hệ thống máy bơm chưa, đã có ray dẫn hướng hoặc ống dẫn hướng chưa.

Lắp đặt

Cố định khớp tháo nhanh theo phương nằm ngang bằng bulong neo. Nếu khớp này bị nghiêng sẽ làm cho hệ thống hoạt động kém hiệu quả và dễ dàng gặp sự cố

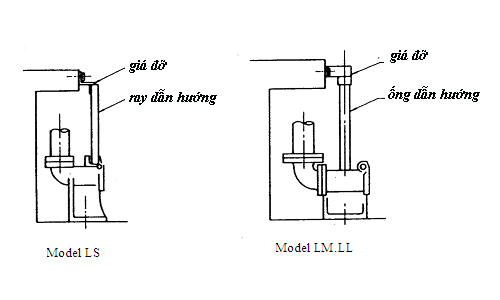

Đối với khớp nối nhanh loại LS thì nối xút xả của máy bơm với khớp tháo nhanh. Còn kiểu LM và LL thì đặt chốt dẫn hướng phụ như hình dưới.

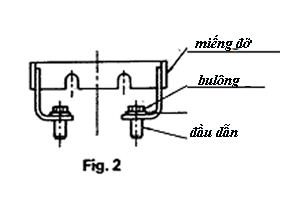

Cố định ray dẫn hướng hoặc ống dẫn hướng, dùng miếng đỡ cho trường hợp liên kết thẳng đứng

Nối đường ống vào mặt bích phụ của khớp nối nhanh

Lắp tiếp các chi tiết sau vào bơm: bích khớp nối nhanh, cút khớp nối nhanh,ống dẫn trượt.

Lắp dây thừng hoặc xích treo vào móc treo của bơm

Khi lắp các khớp nối nhanh cần phải thực hiện theo đúng các bước, quý khách hàng nên thuê những đội thợ kĩ thuật đã có kinh nghiệm để lắp đặt cho chính xác và đảm bảo an toàn

Để được tư vấn kĩ thuật liên hệ Hotline sau: 0989490236
