Lý thuyết đấu dây trong động cơ ba pha nhiều vận tốc

2018-03-30 04:20:49

Lý thuyết đấu dây trong động cơ ba pha nhiều vận tốc

Một số động cơ ba pha dùng trong các máy công cụ như máy tiện, máy phay, máy bào, máy mài,....người ta không dùng cuộn dây số để điều khiển vận tốc như động cơ một pha mà dùng phương pháp thay đổi số cực. Muốn vậy, phải đấu đảo các phần của cuộn dây stato để được một số đôi cực và do đó dược một số vận tốc tương ứng. Cuộn dây như thế gọi là cuộn dây đảo số cực hay cuộn dây nhiều vận tốc. Thông thường người ta chế tạo cuộn dây đảu số cực theo tỉ số 2:1 tức khi đảo dây sẽ có 2 số cực gấp đôi nhau. Ví dụ loại 4/2 cực, loại 8/4 cực, loại 12/6 cực.

Muốn được động cơ có 2 loại vận tốc với tỉ số khác tỉ số trên, chẳng hạn loại 6/4 cực, loại 8/6 cực... người ta phải chế tạo 2 cuộn dây cùng lồng trên một lõi thép stato để tạo nên số cực khác nhau. Lại có những động cơ yêu cầu 3 hoặc 4 vận tốc. Những loại này cũng phải chế tạo 2 cuộn dây stato cùng lồng trên một lõi thép, trong đó, một cuộn 2 vận tốc bằng cách đảo số cực và một cuộn 1 vận tốc, hoặc cả hai cuộn đều 2 vận tốc. Cuộn dây stato một vận tốc chúng tôi đã giới thiệu trong các sơ đồ đấu dây ở trên, Như vậy, để hiểu được sơ đồ đấu dây trong động cơ ba pha nhiều vận tốc,chỉ cần nghiên cứu cách đấu dây cho cuộn dây stato 2 vận tốc với tủ số đảo cực 2:1 là đủ.

Như các bạn đã biết, muốn thay đổi số cực trong động cơ điện xoay chiều phải thay đổi số tổ bối dây và cách đấu dây trong chúng. Ở đây, người ta không tìm cách thay đổi số tổ bối dây mà sử dụng giải pháp khôn ngoan hơn là thay đổi cách đấu dây giữa các tổ cùng pha để thay đổi chiều dòng điện chạy trên chúng. Khi dòng điện chạy trên các tổ bối dây liên tiếp cùng pha luôn đổi chiều thì động cơ sẽ có số cực đúng bằng số tổ bối dây của một pha còn khi dòng điện chạy trên các tổ bối liên tiếp cùng pha luôn đổi chiều thì động cơ sẽ có số cực đúng bằng số tổ bối của một pha còn khi dòng điện chạy trên các tổ bối liên tiếp cùng pha luôn cùng chiều thì động cơ sẽ có số cực gấp đôi số tổ.

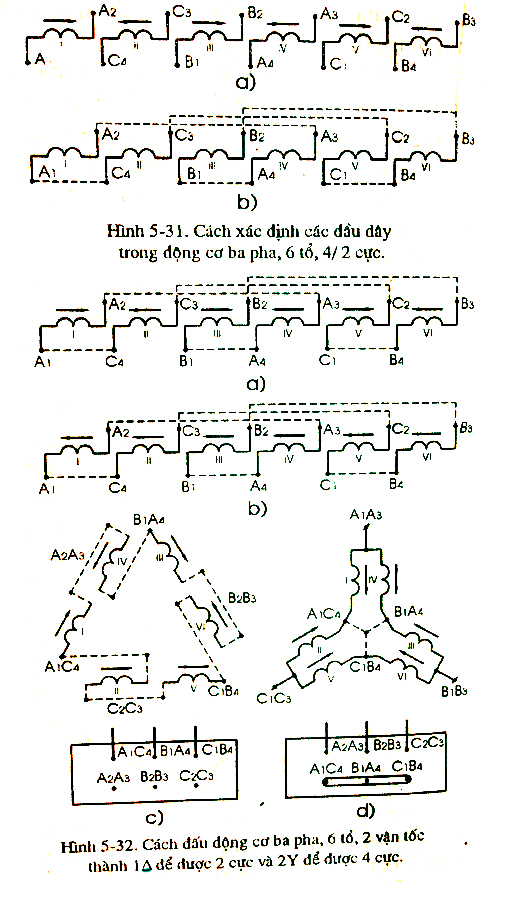

Để thực hiện được cuộn dây 2 vận tốc theo tỉ số 1:2 cuộn dây stato phải thỏa mãn yêu cầu chính là số tổ bối dây trong một pha phải là số chẵn. Tức là có thể chia được thành 2 phần bằng nhau để dễ dàng chuyển đổi cách đấu từ nối tiếp sang 2 dãy song song hoặc ngược lại. Khi đó, một pha thường chế tạo có 3 đầu ra gồm đầu đầu, đầu giữa và đầu cuối. Ngoài ra, độ rộng của mỗi tổ bối dây cũng phải chọn dung hòa giữa số cực ít và số cực nhiều. Chẳng hạn, trong loại động cơ 4/2 cực, 6 tổ độ rộng mỗi tổ bối dây phải chọn dung hòa giữa 1/3 và 1/2 chu vi lõi thép stato, tức 5/12 độ rộng của nó.

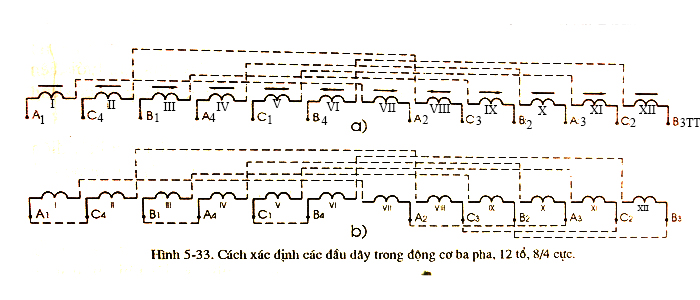

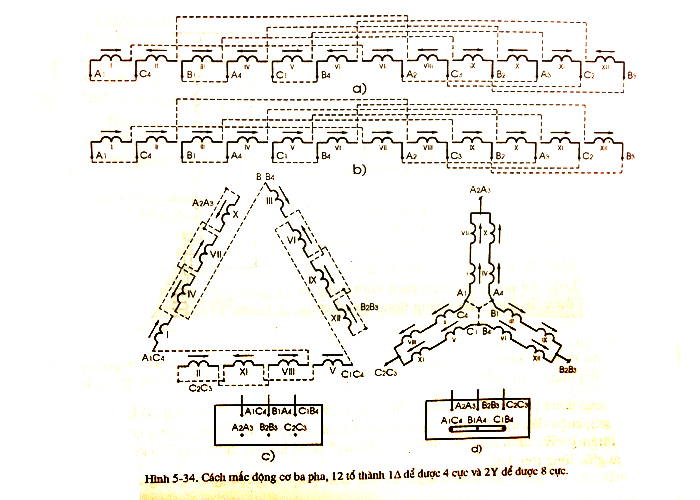

Thông thường cuộn dây 2 vận tốc được chế tạo theo kiểu gióc lòng tôm kép vì cuộn dây lớp đơn có đường cong từ trường xấu hơn. Các động cơ 2 vận tốc thông dụng là loại 4/2 cực, 6 tổ và 8/4 cực, 12 tổ. Chúng chỉ dùng được một cấp điện áp có ghi trên etyket của động cơ. Việc đảo cực được thực hiện ngay từ trên bản cực và bao giờ trên nó cũng chỉ có 6 mối dây đôi. Khi muốn làm việc với vận tốc nhanh số cực ít thì đấu cho động cơ thành 1 delta, còn khi muốn làm việc với vận tốc chậm ( số cực nhiều ) thì đấu cho động cơ thành 2Y.
